터미널 시설 및 장비/컨테이너 장비 종류/컨테이너 크레인 종류

컨테이너 운반이 되기위해서는 선박에서 컨테이너 하역 및 이동을 위한 다양한 작업이 일어날 수 밖에 없습니다. 그때 컨테이너 터미널에서 컨테이너 적재 및 하역시 사용되는 시설 및 크레인 장비들에 대해 정리해보았습니다.



관련 글

- 컨테이너 터미널(C/Y) 관련 용어

- 컨테이너 작업 관련 용어

- 컨테이너 종류 & 통계부호



컨테이너 운반 장비 및 크레인 종류

1. 컨테이너크레인 (C/C, Gantry Crane(G/C), Quayside Crane(Q/C)

- 컨테이너 양적하 용도로 만들어진 크레인으로 에이프런(Apron)을 오가며 작업하는 크레인.







2. 트렌스퍼크레인(T/C, Yard Crane(Y/C))

- 야드 내 설치되어있는 크레인으로 CY와 Chassis/Trailer간 컨테이너 상하차 작업을 수행하는 크레인.

- 고무타이어를 이용한 Rubber Tired Gantry Crane과 레일을 따라 움직이는 Rail Mounted Gantry Crane이 있다.







3. 스트래들캐리어(Straddle Carrier)

- 컨테이너 터미널 내에서 하역과 운반을 동시에 할 수 있는 장비







4. 포크리프트/지게차(Fork Lift(F/L))

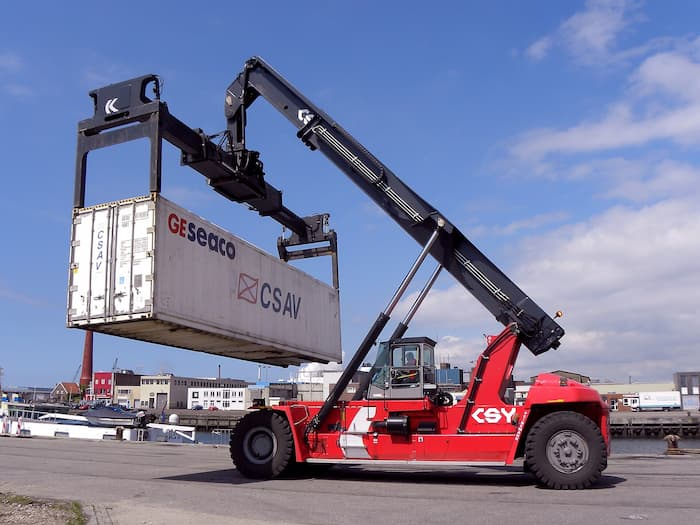

5. 리치스택커(Reach Stacker)

- 부두 또는 야드에서 긴 붐(boom)을 이용해 컨테이너를 직접 운반하여 적재하거나 반출하는데 사용하는 장비.







6. 탑 핸들러(Top Handler, Top Lift, Empty Handler, Side handler)

- 주로 공컨테이너를 옮기는 장비.

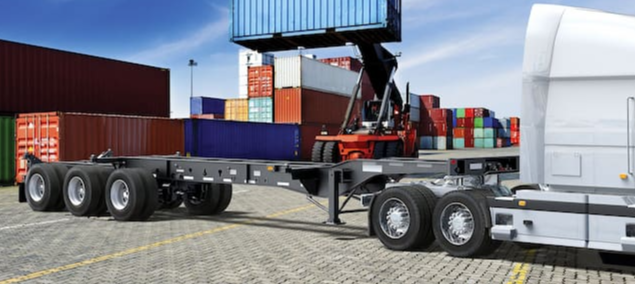

7. 샤시(Chassis)

- 컨테이너 차량에 연결되어 컨테이너 운반에 사용되는 장비.

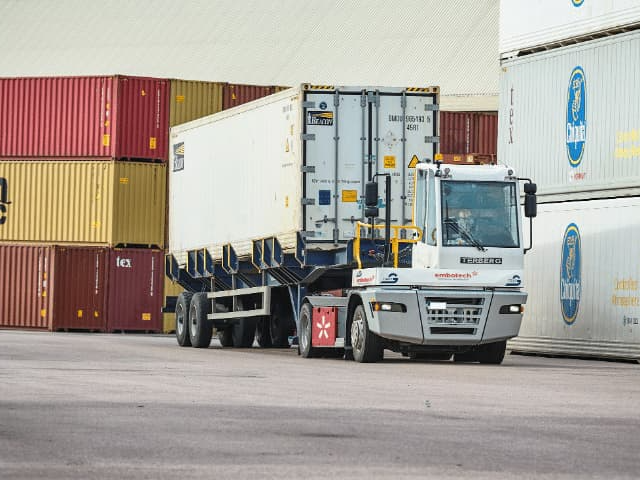

8. 야드 트랙터(Yard Tractor, Yard Truck, Terminal Truck, Prime Mover(P/M))

- 야드 내에서 Yard chassis를 연결하여 컨테이너를 이동 운송 하는 데 사용되는 야드용 이동장비로 도로 주행용 트랙터와 다른 점은 샤시와 연결 시 브레이크 및 정기장치 등이 없어 도로 주행이 불가능하게 되어 있다.

* 도로 주행용은 road tractor 라고 함

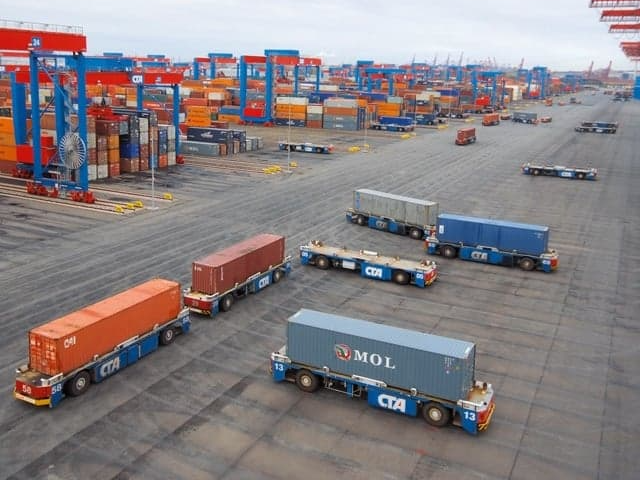

9. 무인운반차(AGV:Automated Guided Vehicle)

- 선측 컨테이너 크레인과 야드간의 무인 컨테이너 운송장비로 무인 자동화 터미널의 핵심장비중 하나로 안전장치 센서를 장착하고 설계된 통로로만 이동하는 장치.







10. 마피트레일러(Mafi Trailer)

- Ro/Ro와 같이 중량물 운송을 위한 Roll Trailer 장비.
